地暖管铺设全攻略

地暖管的铺设是一项隐蔽工程，一旦回填就很难修改。为了确保未来的采暖效果，施工过程必须严格遵循规范。

一、施工前的准备工作

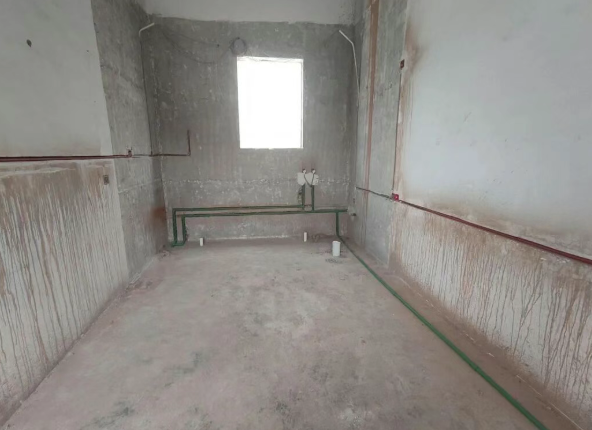

1、地面找平与清理

铺设地暖管前，首先要将地面凹凸处剔除找平，清理干净地面杂物，保证地面平整。地面平整度误差应控制在±10mm以内，地面不平会影响保温效果，尖锐物体还可能划破地暖管。如果现场不具备施工条件（如地面平整度不够、杂物堆放等），不应贸然进行地暖施工。

2、设计图纸确认

地暖管铺设需严格依据设计图纸，并综合考虑房间保温、家具摆放等因素进行差异化设计。

二、 核心施工流程

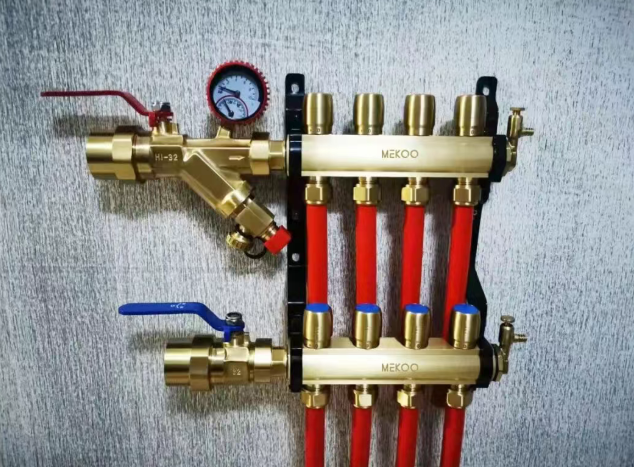

1、安装分集水器

分集水器是地暖的“中枢”，需水平固定在墙壁上，通常分水器在上、集水器在下，两者间距宜为200mm。为防热量流失，连接的管道需套上专用保温套。

2、铺设绝热保温层

保温层的作用是阻止热量向下散失，在地面铺设2-3cm厚的聚苯乙烯保温板（挤塑板）。保温板需铺设平整、接缝紧密，高差不超过5mm，缝隙不大于5mm。墙角处需粘贴5-10cm宽的保温条，防止热量沿墙体散失。

3、铺设反射膜

反射膜铺设在保温板之上，要求平整无褶皱、遮盖严密。两块反射膜边缘需用透明胶带或铝箔胶带粘贴好。优质的反射膜可反射99%的热量。

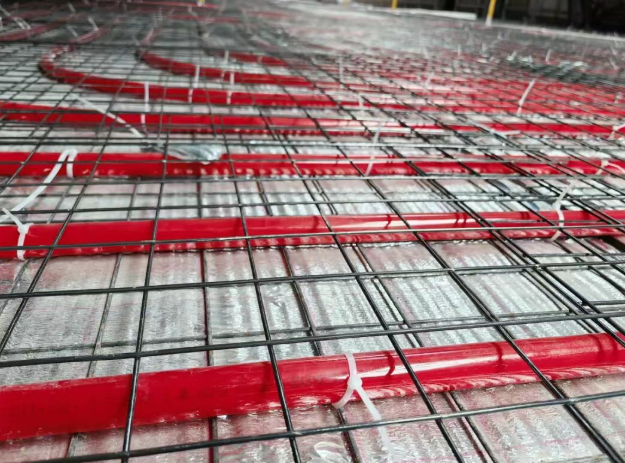

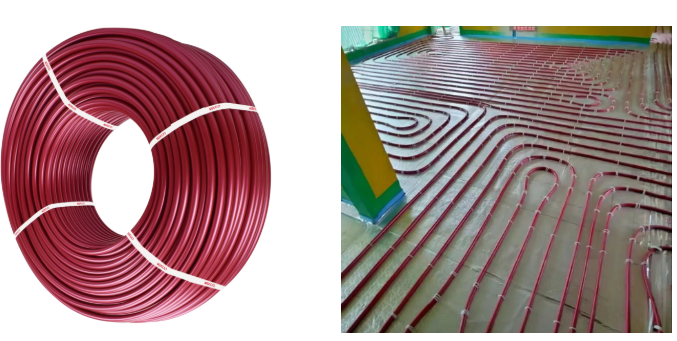

4、铺设设地暖盘管

①地暖管的布管方式直接关系到室内温度是否均匀。常见的布管方式有三种：

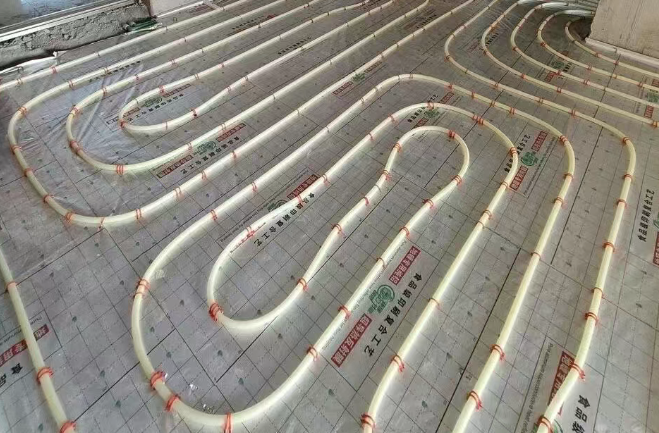

螺旋形布管（回字形）

从分集水器开始，沿着房间周边一圈圈向中心铺设，最后回到分集水器。这种方式能产生均匀的地面温度，且管道只弯曲90°，材料所受弯曲应力较小。大面积区域推荐使用这种方式。

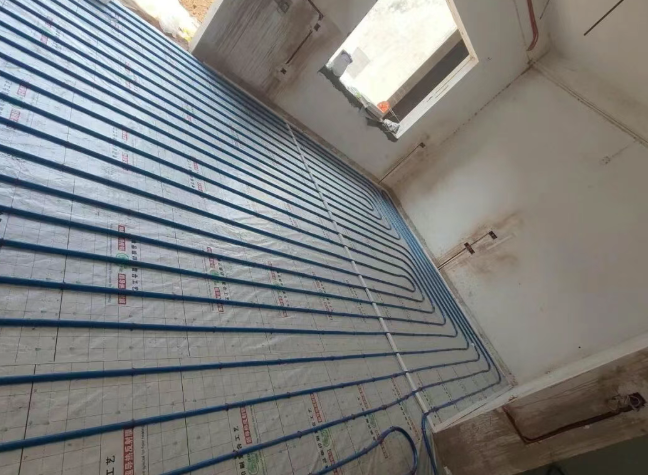

迂回形布管

管道呈“S”形迂回铺设。这种方式产生的温度一端高一端低，且管路要弯曲180°，材料所受应力较大，只推荐在较狭小空间内采用。

混合形布管

根据房间结构的复杂情况，将上述两种方式混合使用。

②管间距的控制

地暖管间距一般在150mm至300mm之间。家用地暖管间距通常不大于250mm。北方多用20mm口径管材，间距多为200mm；南方多用16mm口径管材，间距多为150mm。卫生间等散热需求大的区域可适当加密至150-200mm。管间距偏差不应大于±10mm。

③弯曲半径的要求
铺设中最容易出问题的地方。塑料管的弯曲半径不应小于管道外径的8倍。以常用的dn20管（外径20mm）为例，弯曲半径至少为160mm。弯曲部分不得出现“硬折弯”或“死折”，否则会减小水流通面积，甚至损坏管材。

④管道的固定

直管段固定点间距不应大于700mm，弯曲管段固定点间距不应大于300mm。一般直线距离每隔400-500mm用卡钉固定一个，转弯处采用双卡钉固定。

⑤严禁接头

 根据国家标准，地面下敷设的盘管埋地部分不应有接头。每回路地暖管必须一根通到底。

⑥与分集水器的连接

 地暖管出地面至分集水器之间的明装管段，外部应加套塑料套管，套管应高出装饰面150-200mm。

5、设置伸缩缝

当地面面积超过30㎡或边长超过6m时，必须设置伸缩缝。加热管穿过伸缩缝时，需加设柔性套管保护。

三、 打压测试与回填

1、水压试验

   地暖管铺设完毕后，必须在隐蔽前进行水压试验。

   水压试验分两次进行：第一次在混凝土填充层浇筑前（中间验收），第二次在回填完成后（竣工验收）。

   试验压力为工作压力的1、5倍，且不小于0、6MPa。稳压1小时内压力降不大于0、05MPa且不渗不漏即为合格。

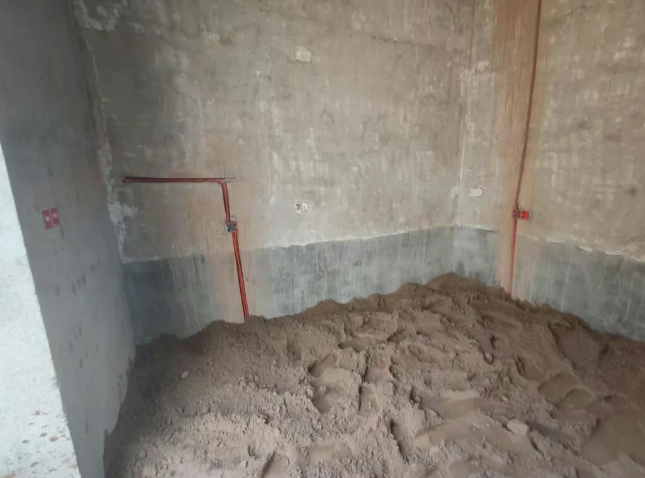

2、混凝土回填

打压合格后应及时回填。回填时要全部采用人工抹压密实，保持整个屋子水平线在同一高度。回填高度一般在2-4厘米。回填后养护期通常不少于48小时，期间保持管道压力稳定，回填材料推荐豆石混凝土（水泥:沙子:豆石≈1:2:3）。回填及养护期间，系统需保持不低于0、4MPa的压力。

四、关键提醒

1、成品保护：地暖管铺设区域严禁穿凿、穿孔或进行射钉作业。严禁在地面上敲砸、楔入钉子等尖锐物件。回填及后续装修过程中，要严防破坏地暖管道。

2、缓慢升温：首次使用时，每天升温2-3℃直至设计温度，避免地面因急速升温而开裂。

总结：地暖管铺设需严格遵循从基层处理、保温层、盘管敷设到打压回填的全流程标准，从选材、布管、固定到打压、回填，每一个环节都马虎不得，把控好每一个细节，才能确保地暖系统温暖舒适、经久耐用，才能确保未来冬季的温暖与安心。
